JK-TX-GSTN7000傳輸設備/用戶信息傳輸裝置設計滿足GB 16806-2006《消防聯動控制系統》和GB 26875.1-2011《城市消防遠程監控系統第1部分：用戶信息傳輸裝置》。

設備采用壁掛式安裝、模塊化設計，具有功能強、易安裝、易調試、易維護、配置靈活的特點。系統不僅能接收火災報警系統的火警、故障、屏蔽等信息，而且能接收到用戶的建筑消防設施如消火栓系統、滅火系統、應急廣播系統等的運行狀態信息。

提供RS232、RS485、RS422、CAN、開關量輸入/輸出等多種對外接口與外設連接，可通過以太網、無線4G-CAT.1等通訊方式接入到我公司的智慧消防物聯網系統中，是智慧消防物聯網系統中重要的組成部分。

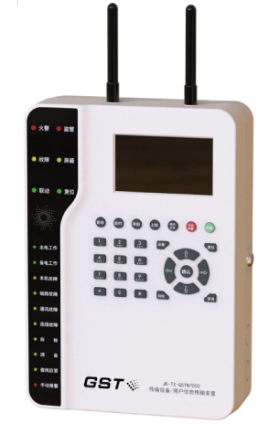

JK-TX-GSTN7000

用戶信息傳輸裝置

★安裝方式為壁掛式

★通過掛孔定位貼紙定位掛孔位置

★掛孔螺釘選用φ4或φ3帶尼龍脹管自攻螺釘

安裝步驟

1

將傳輸設備/用戶信息傳輸裝置擺放在墻上需要安裝的位置，然后標記上邊框、左邊框、右邊框位置

2

將掛孔定位貼紙粘貼在標記的三條線區域內，貼紙三邊距三條線之間的距離一致

3

根據選用的螺釘使用尼龍脹管直徑在掛孔定位貼紙上的兩個M4圓圈位置打孔

4

在所打孔內裝入脹管和螺釘

5

將傳輸設備/用戶信息傳輸裝置沿著三條線的位置貼在墻上并向上移動7mm左右，待螺釘進入掛孔后向下輕輕拉動產品掛住即可

6

將4G天線、WiFi天線按標識安裝在對應天線位置
